產品概述
本實訓裝置涵蓋兩個方面，包含最新的 PROFINET 以及主流的 PROFIBUS 工業現場總線和執行系 統，經過兩方面的訓練，可以讓學生掌握 PLC 系統設計的步驟以及組成部分，將這些功能加以靈活運用， 學生整體項目開發以及動手能力都會得到明顯的提高。
該實訓裝置采用前沿的端子排引線連接技術來替代舊式的安全香蕉插頭連接方式，這樣便可以使 學生更深程度地了解真實 PLC 的接線方式，另外，系統帶有自我保護功能，實用安全性能高。適合于 高等院校、職業院校、技工院校、職業培訓學校電氣工程及其自動化類相關專業的實訓與教學。
系統組成

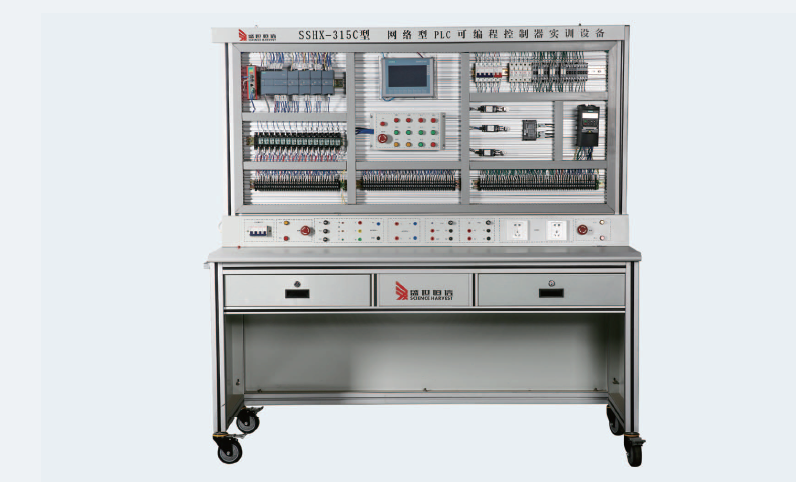

可編程控制器實訓裝置由觸摸屏、SIMATIC S7 主機組件及其它模塊組成。
● 交流電源接口部分：三相四線 380V 交流電源供電，每一相具有上電指示，帶熔斷器，配有五 孔插座用于實驗儀器供電。 ● 直流電源接口部分：電源接口板提供工業常用直流電源，包含兩路 DC5V 電源、兩路 DC24V 電源，電路具有相應保護措施。 ● 按鈕盒：按鈕盒中所有按鈕的接線端子引出至端子排，端子排上清晰標注每個端子對應的按鈕
序號、常開常閉。● PLC 模塊：PLC 組成部分已將接線端子引出至端子排，包含 CPU 本體的輸入輸出、擴展模塊的 各個接線端子。 ● 繼電器模塊：設備配備多個直流繼電器，方便學生依據老師要求自行設計電路。 ● 電力拖動：電力拖動部分包含常用的交流接觸器、熱繼電器等低壓元件，同時搭配三相交流異 步電動機。 ● 驅動部分：實訓設備配備西門子 MM440 變頻器，與電動機相結合，可以完成變頻器相關實訓
課程。 ● 整體實訓設備配備四個典型實訓實物模型，有助于開展綜合性實訓課程。
實訓項目
● 三相異步交流電動機正反轉控制電路安裝、調試 ● 三相異步交流電動機星三角降壓?jiǎn)?dòng)控制電路安裝、調試 ● TIA 軟件的應用訓練 ● smart200PLC 基本邏輯指令訓練 ● HMI 與 PLC 通信建立 ● PLC 多機通訊 ● 變頻器模擬信號操作 ● 變頻器多速度段控制 ● 直線模組控制訓練 ● 交通燈模型控制訓練 ● 電梯模型控制訓練 ● 系統組態 ● 1500PLC 基本邏輯訓練 ● HMI 基本對象組態 ● HMI 與 PLC 聯合仿真調試訓練 ● 變頻器功能參數設置與操作 ● 搶答器模型控制訓練 19 enjoytone.cn 產 品 目 錄 ● 交通燈模型控制訓練 ● 電梯模型控制訓練 ● 系統組態 ● 1500PLC 基本邏輯訓練 ● HMI 基本對象組態 ● HMI 與 PLC 聯合仿真調試訓練 ● 變頻器功能參數設置與操作 ● 搶答器模型控制
